[WYWIAD] Lekki system zamiast ciężkiego kompromisu. K2 Systems o projektowaniu PV na dachach o niskiej nośności

Dachy przemysłowe, magazynowe i logistyczne mają ogromny potencjał dla fotowoltaiki, ale w wielu przypadkach barierą pozostaje ich ograniczona nośność. W takich projektach nie wystarczy zastosować lżejszego modułu – kluczowe znaczenie ma cały system: konstrukcja montażowa, sposób mocowania, aerodynamika, optymalizacja balastu, obliczenia statyczne i dokumentacja techniczna. O tym, dlaczego lekkie instalacje PV wymagają podejścia systemowego, jaką rolę odgrywa K2 Base i co musi się zmienić, aby dachy o niskiej nośności mogły być wykorzystywane na większą skalę, rozmawiamy z Dariuszem Borowcem, Area Sales Managerem z K2 Systems GmbH.

Jaką rolę odgrywa konstrukcja montażowa K2 Systems w projektach PV realizowanych na dachach o ograniczonej nośności?

Nasza konstrukcja odgrywa kluczową rolę w projektach PV na dachach o ograniczonej nośności dzięki zastosowaniu lekkich materiałów, takich jak aluminium, oraz optymalizacji aerodynamicznej, co pozwala na minimalizację dodatkowego obciążenia.

Mieści się to w kilku aspektach:

• Redukcja balastu dzięki testom w tunelu aerodynamicznym: systemy takie jak Dome 6 są projektowane w oparciu o badania aerodynamiczne, co pozwala na bezpieczny montaż przy użyciu minimalnej ilości balastu, co – jak warto zauważyć – jest krytyczne dla dachów o niskiej rezerwie nośności.
• Dzięki projektowi Lekkie Panele mogą powstać systemy ultralekkie: w połączeniu z lekkimi modułami ramkowymi rozwiązania K2 pozwalają na osiągnięcie wagi całej instalacji na poziomie zaledwie 5 kg/m² (dla porównania tradycyjne systemy ważą 15-20 kg/m²), co umożliwia realizację projektów na halach, które inaczej nie mogłyby zostać wyposażone w fotowoltaikę.

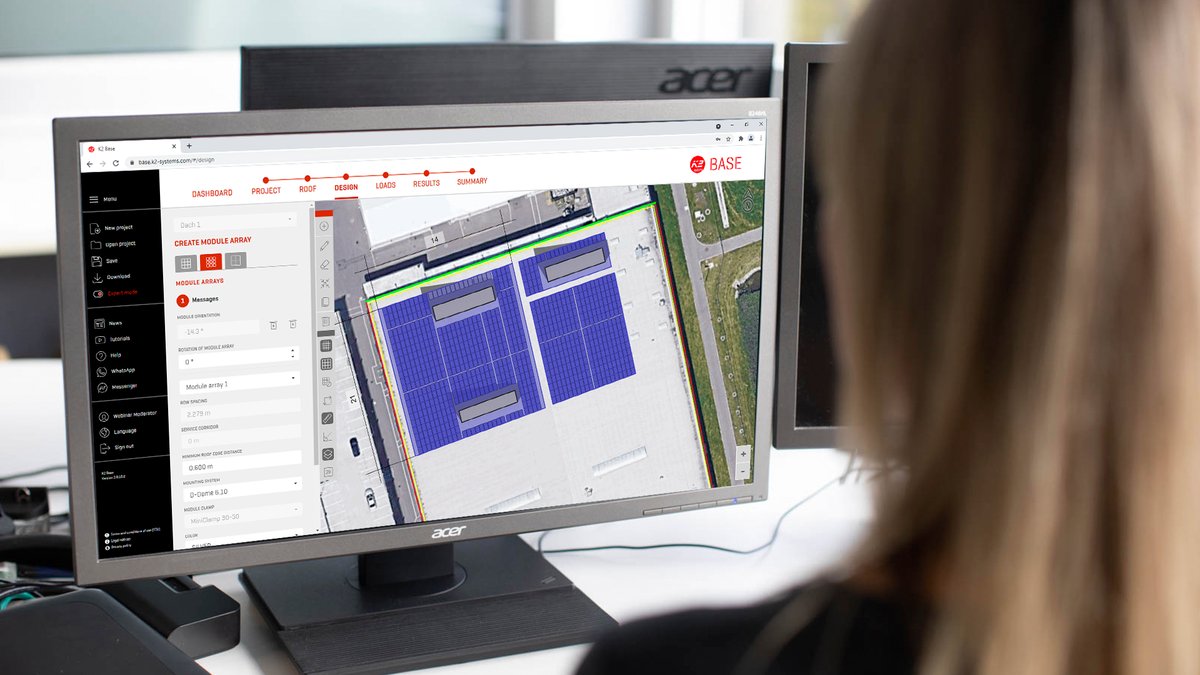

• Precyzyjne planowanie statyczne w K2 Base: narzędzie to umożliwia dokładne wyliczenie obciążeń wiatrem i śniegiem dla konkretnej lokalizacji, co pozwala na dobór optymalnej, a nie przewymiarowanej (i tym samym cięższej) konstrukcji.

Dlaczego w lekkich instalacjach PV nie wystarczy sam lekki moduł – i dlaczego równie ważny jest cały system montażowy?

W lekkich instalacjach PV sam lekki moduł to tylko połowa sukcesu. Równie ważny jest system montażowy, ponieważ to on odpowiada za bezpieczeństwo statyczne, aerodynamikę i trwałość całego układu, szczególnie na dachach o ograniczonej nośności.

Kluczowe powody, dla których profesjonalny, certyfikowany system montażowy jest niezbędny:

• Zarządzanie siłami wiatru i śniegu: lekkie moduły mają mniejszą masę własną, co czyni je bardziej podatnymi na siły ssące wiatru. Odpowiednio zaprojektowana konstrukcja (np. system Dome 6) zmienia aerodynamikę instalacji, dociskając ją do dachu zamiast pozwalać na jej poderwanie.
• Optymalizacja balastu: nawet lekki moduł wymaga stabilizacji. Nasz system dzięki specjalistycznemu oprogramowaniu K2 Base pozwala na precyzyjne rozmieszczenie minimalnego balastu tylko tam, gdzie jest to konieczne (zgodnie z testami w tunelu aerodynamicznym), co zapobiega przekroczeniu dopuszczalnych obciążeń punktowych dachu.
• Ochrona przed naprężeniami (mikropęknięcia): moduły PV, zwłaszcza te lżejsze i cieńsze, są wrażliwe na odkształcenia. Sztywny i stabilny system montażowy chroni je przed naprężeniami mechanicznymi wynikającymi z pracy dachu czy parcia wiatru, zapobiegając powstawaniu mikropęknięć ogniw, które obniżają wydajność.
• Kompensacja rozszerzalności cieplnej: materiały dachowe i moduły pracują pod wpływem temperatury. Nasze konstrukcje przejmują te ruchy, chroniąc poszycie dachu przed uszkodzeniem i przeciekaniem.
• Gwarancja i statyka: K2 Systems udziela gwarancji (20 lat) tylko pod warunkiem przeprowadzenia pełnej weryfikacji statycznej w dedykowanym narzędziu (np. K2 Base). Sam lekki moduł bez certyfikowanej konstrukcji nie daje pewności, że instalacja przetrwa ekstremalne warunki pogodowe przez tak długi czas.

Jakie wymagania musi spełnić system montażowy, żeby mógł być bezpiecznie stosowany na dużych dachach komercyjnych i przemysłowych?

System montażowy na dużych dachach komercyjnych (np. halach logistycznych czy produkcyjnych) musi spełniać rygorystyczne normy techniczne i formalne, aby zapewnić bezpieczeństwo konstrukcji budynku oraz ciągłość operacyjną przedsiębiorstwa.

Kluczowe wymagania, z którymi spotykają się wykonawcy:

• Zgodność z Eurokodami i statyka.

System musi być zaprojektowany zgodnie z europejskimi normami projektowania konstrukcji: Eurokod 1 (PN-EN 1991) – uwzględnienie specyficznych dla lokalizacji obciążeń wiatrem i śniegiem. Eurokod 9 (PN-EN 1999) – projektowanie konstrukcji aluminiowych, zapewniające ich odpowiednią wytrzymałość i trwałość.

Dla każdego dachu komercyjnego wymagany jest również raport statyczny (jak w każdym raporcie z K2 Base), który potwierdza, że dodatkowy ciężar i siły wiatru nie zagrożą konstrukcji nośnej hali.

• Certyfikacja i bezpieczeństwo.

Certyfikat TÜV / CE potwierdza, że system przeszedł testy wytrzymałościowe i spełnia normy jakościowe oraz wymogi dyrektyw UE.

• Aerodynamika i integracja z poszyciem.

Testy w tunelu aerodynamicznym: systemy na dachy płaskie muszą posiadać badania aerodynamiczne, które pozwalają na bezpieczną redukcję balastu, chroniąc dach przed przeciążeniem. Czasami wymagany jest warunek braku ingerencji w szczelność. Wtedy na dachach membranowych i bitumicznych preferowane są systemy balastowe lub zgrzewane, które nie wymagają przebijania warstwy hydroizolacyjnej.

Jak duże znaczenie ma optymalizacja balastu, aerodynamika i rozłożenie obciążeń w projektach takich jak Lekkie Panele?

W projektach takich jak Lekkie Panele, gdzie rezerwa nośności dachu jest bliska zeru, te trzy czynniki nie są jedynie dodatkiem, ale warunkiem koniecznym do realizacji inwestycji.

Przy optymalizacji balastu walczymy o każdy kilogram. W tradycyjnych systemach balast może ważyć kilkadziesiąt kilogramów na moduł. Na dachach o ograniczonej nośności (np. hale z blachy trapezowej czy membrany) jest to niedopuszczalne. Dzięki precyzyjnej optymalizacji (np. w systemie K2 Dome 6) balast redukuje się do absolutnego minimum, co pozwala zmieścić się w rygorystycznych limitach (często poniżej 10-15 kg/m² wraz z modułem). Bez tego projekt zostałby odrzucony przez konstruktora budynku.

Po drugie, aerodynamika – decyduje ona o tym, czy wiatr „podniesie” instalację, czy ją „dociśnie”. Zastosowanie wiatrownic dla systemów południowych i odpowiedniego kąta nachylenia (zwykle 10°) sprawia, że powietrze przepływa nad panelami, nie generując dużej siły ssącej. Im lepsza aerodynamika, tym mniej balastu potrzeba do stabilizacji systemu. W projektach takich jak Lekkie Panele nie tylko ciężar, ale również kształt konstrukcji gwarantuje bezpieczeństwo podczas wichur.

Trzecim aspektem jest unikanie punktowych przeciążeń. Dachy wielkopowierzchniowe są wrażliwe na nacisk punktowy, który może trwale odkształcić poszycie lub warstwę termoizolacji (np. wełnę mineralną). Nasze systemy montażowe w projektach Lekkie Panele mają za zadanie rozproszyć ciężar na jak największą powierzchnię. Wykorzystuje się do tego specjalnie zaprojektowane maty i długie szyny bazowe. Dzięki temu nacisk na cm² jest minimalny, co chroni dach przed wgnieceniami, zastoinami wody i utratą gwarancji na hydroizolację.

Te trzy elementy tworzą synergię – świetna aerodynamika pozwala zdjąć balast, a inteligentne rozłożenie pozostałej masy chroni strukturę dachu.

Jak precyzyjne projektowanie, obliczenia statyczne i dokumentacja techniczna wpływają na bezpieczeństwo oraz opłacalność instalacji na trudnych dachach?

W projektach na „trudnych” dachach – czyli takich, gdzie margines błędu jest minimalny – precyzyjne projektowanie i dokumentacja są bezpośrednim łącznikiem między bezpieczeństwem a zyskiem.

Przedstawię elementy, które przekładają się na konkretne korzyści.

Bezpieczeństwo konstrukcyjne i prawne mogą wyeliminować ryzyka katastrofy. Precyzyjne obliczenia statyczne (np. w standardzie Eurokod) dają pewność, że dach nie ugnie się pod ciężarem śniegu ani nie zostanie uszkodzony przez siły wiatru. Na dachach o niskiej nośności różnica między „bezpiecznie” a „niebezpiecznie” to często kwestia zaledwie 2-3 kg/m². Kompletna dokumentacja techniczna jest niezbędna do uzyskania zgody konstruktora budynku oraz ubezpieczyciela. W razie wystąpienia ekstremalnych zjawisk pogodowych raport statyczny z certyfikowanego narzędzia (np. K2 Base) jest jedyną podstawą do wypłaty odszkodowania.

Drugi temat to opłacalność. Oszczędności możemy uzyskać, redukując koszty materiałowe. Dzięki dokładnym obliczeniom nie musimy projektować „na oko” i przewymiarowywać konstrukcji. Dzięki K2 Base obliczysz dokładnie tyle profili, klem i balastu, ile jest niezbędne, co znacząco obniża koszt inwestycyjny. Dodatkowo dzięki precyzyjnie rozłożonemu obciążeniu unikniemy ekstremalnie drogich prac przy wzmacnianiu konstrukcji stalowej hali, co w wielu przypadkach decyduje o tym, czy inwestycja w ogóle się zwróci. Myśląc długofalowo o oszczędnościach, nie zapomnijmy o konserwacjach. Prawidłowo zaprojektowany system eliminuje naprężenia modułów (mikropęknięcia) i uszkodzenia poszycia dachu. Dzięki temu nie narazimy się na kosztowne naprawy w trakcie eksploatacji. Profesjonalny projekt zawiera również dokładny plan rozmieszczenia balastu i modułów. Dzięki temu ekipa montażowa wykona montaż szybciej, co zredukuje koszty robocizny i skróci czas wyłączenia części obiektu z użytku.

Podsumowując: bez precyzyjnych obliczeń trudny dach staje się tykającą bombą zegarową. Z nimi – staje się bezpiecznym aktywem generującym darmową energię.

Co z perspektywy K2 Systems jest najciekawsze w projekcie Lekkie Panele: wyzwanie techniczne, praca nad dachami o ograniczonej nośności czy możliwość stworzenia kompletnego rozwiązania razem z partnerami?

Z perspektywy K2 Systems najciekawsza jest synergia tych wszystkich elementów, ale gdyby wskazać jeden kluczowy aspekt, byłaby to możliwość stworzenia kompletnego, certyfikowanego rozwiązania wspólnie z partnerami.

Ten model współpracy może być dla nas jednym z istotniejszych, ponieważ pozwala na przełamywanie barier rynkowych.

Wyzwania techniczne (czyli nośność) i innowacyjne produkty (jak moduły o niskiej wadze) istniały osobno. Dopiero wspólna praca nad całym systemem pozwoliła stworzyć rozwiązanie „zdejmujące z barków” klienta obawy o statykę dachu. Dla K2 kluczowe jest, że system montażowy nie jest traktowany jako osobny element, ale jako integralna część projektu Lekkie Panele. Dzięki temu obliczenia w K2 Base obejmują całość rozwiązania, co daje instalatorowi i inwestorowi 100% pewności bezpieczeństwa. Praca nad dachami o ograniczonej nośności to dla nas „poligon doświadczalny”. Projekt Lekkie Panele pozwala dowieść, że dzięki aerodynamice i precyzyjnemu projektowaniu można bezpiecznie montować PV tam, gdzie dotychczas było to niemożliwe. Największą satysfakcję daje stworzenie gotowego standardu dokumentacji i montażu, który można skalować na tysiące dachów przemysłowych w całej Europie, upraszczając proces, który wcześniej był skomplikowany i ryzykowny.

Czy z perspektywy K2 Systems dachy o niskiej nośności wymagają dziś innego podejścia projektowego niż standardowe dachy komercyjne? Co musi się zmienić, żeby ten segment mógł rozwijać się na większą skalę?

Z perspektywy K2 Systems dachy o niskiej nośności wymagają całkowitej zmiany paradygmatu – przejścia od projektowania opartego na „masie” do projektowania opartego na „geometrii i współpracy”. Musimy zmienić podejście projektowe. W standardowych projektach koryguje się stabilność, dodając bloki betonowe. Na dachach o niskiej nośności to ślepa uliczka. Tu priorytetem jest mechaniczne połączenie z konstrukcją nośną (np. za pomocą systemów typu FixPro lub MultiRail), które przenosi siły bezpośrednio na płatwie lub dźwigary, omijając delikatne poszycie. Standardowy dach wybacza drobne błędy w szacowaniu wagi. Dach „trudny” wymaga indywidualnej cyfrowej analizy statycznej dla każdego metra kwadratowego. Każda szyna i każda klema muszą być dobrane tak, by nie dodać ani grama zbędnej masy. Musi to być projekt „szyty na miarę”.

Nie projektujemy już samej konstrukcji, ale badamy, jak współpracuje ona z konkretnym typem dachu i lekkiego modułu. To podejście systemowe, a nie produktowe. Aby zmienić ten segment, niezbędna będzie cyfryzacja i automatyzacja obliczeń. Narzędzia takie jak K2 Base muszą być powszechnie stosowane przez projektantów budowlanych już na etapie koncepcji hali, a nie tylko przez firmy wykonawcze na samym końcu. Rynek potrzebuje również jasnych wytycznych łączących normy budowlane z wymogami pożarowymi (PPOŻ) i ubezpieczeniowymi dla systemów lekkich. Inwestorzy muszą mieć pewność, że „lekko” oznacza również „zgodnie z prawem”.

Większość istniejących hal w Europie ma minimalną rezerwę nośności. Rozwój projektów takich jak Lekkie Panele musi iść w parze z edukacją konstruktorów budowlanych, którzy dziś często z obawy przed ryzykiem wydają negatywne opinie dla tradycyjnych systemów.

Sukces zależy od współpracy producentów konstrukcji, modułów i pokryć dachowych. Systemy „zintegrowane”, gdzie każda część jest zoptymalizowana pod pozostałe, to jedyna droga do skalowalności. Przyszłość tego segmentu to odejście od „dokładania paneli na dach” na rzecz „budowania lekkich systemów energetycznych” zintegrowanych ze strukturą budynku.

Dlaczego w projektach takich jak Lekkie Panele ważne jest, aby moduł, system montażowy i technologia mocowania były traktowane jako jedno spójne rozwiązanie, a nie jako osobno dobierane komponenty?

W projektach o krytycznie niskiej nośności traktowanie komponentów jako „puzzli z różnych zestawów” jest największym ryzykiem dla inwestycji. Traktowanie ich jako jednego spójnego rozwiązania jest kluczowe z trzech powodów:

Po pierwsze, przenoszenie odpowiedzialności. Gdy dobierasz komponenty osobno, w razie awarii (np. wyrwania modułu przez wiatr lub przecieku dachu) producenci mogą przerzucać się odpowiedzialnością. W rozwiązaniu zintegrowanym, takim jak Lekkie Panele, statyka modułu jest dopasowana do statyki konstrukcji K2. Dzięki temu inwestor otrzymuje spójną dokumentację i jedną, pewną gwarancję na cały układ.

Po drugie – perfekcyjna aerodynamika i statyka. Lekki moduł ma inną sztywność i wagę niż standardowy panel. System montażowy musi być zaprojektowany pod jego konkretne wymiary i punkty podparcia, aby uniknąć mikropęknięć. Nieodpowiednia klema lub zbyt elastyczna szyna mogą powodować ugięcia modułu, niszcząc ogniwa. Tylko zgrany zestaw (moduł + dedykowana konstrukcja) gwarantuje, że obliczenia z tunelu aerodynamicznego będą prawdziwe w rzeczywistości.

Trzecim aspektem jest ochrona poszycia dachu. W lekkich systemach technologia mocowania (np. klejenie, zgrzewanie lub specjalne wkręty) staje się częścią konstrukcji nośnej. Jeśli system montażowy nie jest „dogadany” z technologią mocowania, może dojść do przeciążeń punktowych lub uszkodzenia warstwy hydroizolacyjnej dachu przez różną rozszerzalność cieplną materiałów. Spójne rozwiązanie gwarantuje, że cały układ „pracuje” razem z dachem.

Traktowanie tych elementów jako jedności to przejście od „sprzedaży produktów” do „dostarczania bezpieczeństwa energetycznego”.

Czy lekkie systemy montażowe mogą realnie zmienić sposób projektowania instalacji PV na dachach przemysłowych, magazynowych i logistycznych?

Tak, lekkie systemy montażowe stanowią punkt zwrotny dla sektora komercyjnego, ponieważ odblokowują potencjał milionów metrów kwadratowych dachów, które dotychczas były wyłączone z inwestycji PV.

Przede wszystkim: zmiana z „Czy można?” na „Jak dużo?”.

Większość hal magazynowych budowanych w systemie optymalizacji kosztowej (tzw. hale systemowe) ma rezerwę nośności rzędu 5-10 kg/m². Tradycyjne systemy (ok. 20 kg/m²) dyskwalifikowały takie obiekty na starcie. Dzięki lekkim systemom PV (jak projekt Lekkie Panele) staje się standardem nawet na najlżejszych konstrukcjach stalowych, co pozwala logistyce na osiągnięcie neutralności energetycznej bez kosztownego wzmacniania szkieletu budynku.

Tradycyjne projekty skupiały się na balastowaniu rzędów modułów. Nowoczesne podejście wymusza projektowanie instalacji jako „powłoki” rozłożonej na dachu. Obciążenie jest rozpraszane na całą powierzchnię, co minimalizuje zmęczenie materiału konstrukcyjnego hali i pozwala na pokrycie modułami znacznie większych połaci dachu niż wcześniej.

Dochodzi jeszcze precyzja i bezpieczeństwo projektowania. Narzędzia takie jak K2 Base pozwalają na cyfrowe odwzorowanie dachu i symulację obciążeń przed montażem. Również wiele starszych magazynów wymaga renowacji dachu. Zamiast traktować PV jako obciążenie, projektanci zaczynają traktować lekkie systemy montażowe jako element modernizacji – lekkie panele zintegrowane z nowym poszyciem dachu (np. membraną) skracają czas zwrotu z inwestycji w remont.

Dodatkowym bonusem jest to, że ubezpieczyciele chętniej akceptują systemy zintegrowane i przebadane aerodynamicznie, ponieważ generują one mniejsze ryzyko „oderwania się” instalacji podczas wichur w porównaniu do amatorsko dociążonych systemów balastowych.

Projekt Ergosun Lekkie Panele zmienia dach z „pustej powierzchni” w „aktywną elektrownię”, usuwając barierę technologiczną, która przez lata hamowała rozwój fotowoltaiki w branży logistycznej i przemysłowej.
